Como um barramento de cobre para bateria EV pode melhorar a eficiência e a confiabilidade da energia?

UmBarramento de cobre da bateria EVé uma interconexão elétrica crítica que influencia a distribuição de corrente, o aumento de temperatura, a eficiência do empacotamento e a confiabilidade da bateria a longo prazo. Este guia explica como selecionar materiais de cobre, determinar dimensões de condutores, avaliar barramentos rígidos e flexíveis, gerenciar resistência de conexão, especificar revestimento e isolamento e evitar problemas comuns de fabricação. Ele também fornece uma lista de verificação prática de fornecimento para ajudar engenheiros e equipes de compras a desenvolver barramentos personalizados que atendam aos seus requisitos elétricos, mecânicos e de produção.

1. O que é um barramento de cobre para bateria EV?

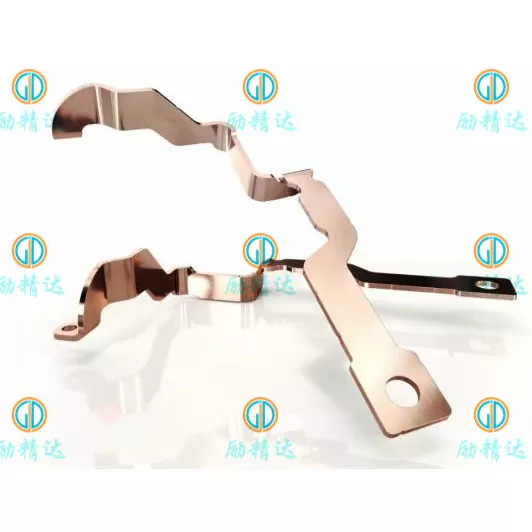

UmBarramento de cobre da bateria EVé um componente metálico condutor projetado para transferir energia elétrica entre células de bateria, módulos, contatores, fusíveis, sensores de corrente e outros componentes dentro do sistema de alta tensão de um veículo elétrico. Dependendo da arquitetura da bateria, os barramentos podem ser tiras planas, placas formadas, condutores flexíveis laminados ou conjuntos com formatos especiais fabricados de acordo com requisitos dimensionais precisos.

Ao contrário da fiação convencional, um barramento pode fornecer um caminho de corrente compacto e repetível com superfícies de contato e posições de montagem definidas. Isto o torna particularmente útil em conjuntos de baterias onde o espaço disponível é limitado e as conexões elétricas devem permanecer estáveis ​​sob vibrações e mudanças de temperatura.

Um sistema de bateria EV típico pode conter vários níveis de barramento:

• Interconexões celulares:Conecte células individuais ou grupos de células dentro de um módulo.
• Conexões do módulo:Transfira corrente entre módulos de bateria e suporte a configuração em série ou paralelo necessária.
• Barramentos de nível de pacote:Conecte módulos a componentes de distribuição de alta tensão, incluindo contatores, fusíveis e terminais de saída.
• Conexões de eletrônica de potência:Conecte sistemas de bateria a inversores, conjuntos de distribuição CC ou outros equipamentos de alta corrente.

O projeto específico depende do formato da célula, da tensão do sistema, do perfil de corrente, do método de conexão, do espaço de instalação disponível e dos requisitos de segurança. Um barramento bem-sucedido é, portanto, mais do que um pedaço de cobre: ​​é um componente projetado que deve funcionar como parte de uma montagem elétrica e mecânica completa.

2. Por que o cobre é importante nos sistemas de baterias EV?

O cobre é amplamente utilizado para interconexões de baterias de alta corrente porque combina alta condutividade elétrica com boa condutividade térmica, conformabilidade e compatibilidade com muitos processos estabelecidos de fabricação e acabamento superficial.

Essas características ajudam os engenheiros a desenvolver caminhos de corrente compactos enquanto controlam as perdas elétricas e oferecem suporte a conexões confiáveis. Contudo, o cobre por si só não garante um bom desempenho. Dimensões, juntas, condições de resfriamento, isolamento e qualidade de fabricação também devem ser consideradas.

Menor resistência elétrica

A resistência elétrica produz calor quando a corrente passa por um condutor. Um barramento de cobre dimensionado adequadamente pode limitar as perdas resistivas e a queda de tensão, ajudando a preservar a eficiência da transferência de energia. O benefício é particularmente relevante em sistemas de baterias de alta corrente, onde mesmo um pequeno aumento de resistência pode criar uma quantidade significativa de calor.

Embalagem elétrica compacta

As baterias devem acomodar células, componentes de resfriamento, suportes estruturais, sensores, dispositivos de proteção e isolamento dentro de um gabinete limitado. A alta condutividade do cobre permite que os projetistas avaliem seções transversais de condutores relativamente compactas, ao mesmo tempo em que atendem aos limites elétricos e térmicos exigidos.

Fabricação adaptável

Folhas, tiras e barras de cobre podem ser cortadas, estampadas, perfuradas, dobradas, usinadas e revestidas de acordo com o projeto do componente. Dependendo da aplicação e da capacidade de fabricação, esses processos podem produzir padrões de furos personalizados, terminais formados, recursos de montagem e formas tridimensionais complexas.

Consistência de montagem potencialmente melhorada

Um barramento personalizado bem projetado fornece locais de conexão e geometria de montagem repetíveis. Isso pode simplificar a montagem automatizada ou semiautomática, reduzir os ajustes de instalação e ajudar a melhorar a consistência da produção.

3. Qual estrutura de barramento se adapta à sua aplicação?

A escolha da estrutura certa é uma decisão inicial importante porque afeta o espaço de instalação, a flexibilidade, a tolerância à vibração, os métodos de fabricação e o custo geral do projeto. As opções mais comuns incluem barramentos rígidos de cobre, barramentos flexíveis laminados e conexões de cobre trançado.

Quando um barramento rígido é apropriado?

Um design rígido é adequado quando os terminais permanecem em posições fixas e a estrutura de montagem fornece suporte adequado. Pode ser particularmente prático para distribuição de energia em nível de conjunto, conexões de fusíveis e montagens elétricas compactas onde a geometria consistente é importante.

Quando você deve considerar um barramento flexível?

Um projeto flexível pode ser preferível quando a conexão deve acomodar expansão térmica, tolerâncias de fabricação ou movimento relativo entre componentes. Os barramentos de cobre laminado podem combinar alta capacidade de corrente com uma região flexível controlada, embora as áreas terminais e as transições de isolamento ainda exijam uma engenharia cuidadosa.

Antes de selecionar qualquer estrutura, avalie todo o envelope de instalação, requisitos de movimento, sequência de montagem, acesso para serviço e carga elétrica. Um projeto que se ajuste a um modelo CAD ainda pode ser difícil de instalar se o acesso à ferramenta, a folga dos fixadores ou as tolerâncias de produção não forem considerados.

4. Como você deve selecionar materiais de cobre?

A seleção do material afeta a condutividade, o comportamento de formação, a compatibilidade da união, o tratamento de superfície e o custo. O grau apropriado depende do processo de fabricação e do ambiente operacional, e não apenas da pureza do cobre.

Considere os requisitos de têmpera e formação

A têmpera do material afeta a resistência, a ductilidade, a flexibilidade e o retorno elástico. Uma dobra apertada em cobre espesso pode causar rachaduras ou distorção na superfície se a condição do material e o raio de curvatura forem inadequados. Quando um projeto contém diversas dobras ou furos posicionados próximos, uma revisão de fabricação pode identificar riscos antes do início da produção em massa ou das ferramentas.

Combine o material com o método de união

Estruturas aparafusadas, soldadas, brasadas e laminadas impõem requisitos diferentes. Por exemplo, um tipo de cobre que funciona bem para uma conexão aparafusada convencional pode não ser a melhor opção para um processo de soldagem especializado. O fornecedor e o engenheiro projetista devem confirmar a compatibilidade do material com o método de união pretendido e validar a junta acabada quando necessário.

Para fornecimento internacional, especifique o padrão de material necessário, classe, têmpera, espessura e substituições permitidas. Uma observação geral como “cobre de alta qualidade” é insuficiente quando o desempenho elétrico e a produção repetível devem ser verificados.

5. Como a corrente, a resistência e o calor afetam o design?

A capacidade atual é um dos fatores mais importantes no projeto do barramento da bateria EV. No entanto, não existe uma classificação de corrente universal que se aplique a todas as tiras de cobre de uma largura e espessura específicas. O desempenho real depende da geometria do condutor, da temperatura ambiente, das condições do invólucro, do resfriamento, da resistência da conexão e da duração da carga elétrica.

Entenda as relações elétricas básicas

Para um sistema DC, a corrente pode ser estimada a partir da potência e da tensão:

Nessas relações, I é a corrente, P é a potência elétrica, V é a tensão, R é a resistência, ρ é a resistividade do material, L é o comprimento do condutor e A é a área da seção transversal. As equações fornecem um ponto de partida para cálculos de projeto, e não um substituto para análises ou testes térmicos.

O termo da corrente quadrada é especialmente importante. Se a corrente duplicar enquanto a resistência permanece inalterada, a perda de potência resistiva aumenta por um fator de quatro. Isso torna as considerações críticas sobre o perfil atual, o ciclo de trabalho e a qualidade da conexão.

Avalie a corrente contínua e de pico separadamente

Os sistemas de bateria EV podem sofrer descarga contínua, picos curtos de aceleração, frenagem regenerativa e cargas de carregamento. Estas condições operacionais podem criar diferentes demandas térmicas. Um projeto que tolere um pico breve pode não ser adequado para a mesma corrente aplicada continuamente.

Os engenheiros devem definir o seguinte antes de finalizar as dimensões do condutor:

• Tensão nominal do sistema e tensão máxima de operação.
• Corrente contínua, corrente de pico e duração de pico.
• Temperatura ambiente próxima ao barramento e faixa de temperatura operacional esperada.
• Aumento de temperatura permitido tanto no condutor quanto nos pontos de conexão.
• Comprimento do condutor, seção transversal disponível e orientação de instalação.
• Condições de resfriamento, fontes de calor vizinhas e ventilação do gabinete.
• Queda de tensão máxima permitida e requisitos de proteção relevantes.

Não negligencie o caminho térmico completo

O calor pode sair de um barramento através de convecção, radiação, hardware de montagem, terminais conectados ou estruturas próximas. O isolamento e um invólucro selado podem alterar a dissipação de calor. Como resultado, dois barramentos com dimensões de cobre idênticas podem atingir temperaturas diferentes em montagens diferentes.

Um processo de desenvolvimento robusto combina cálculo, revisão de engenharia e testes sob condições representativas. Para aplicações críticas de segurança, a validação do aumento de temperatura deve refletir os materiais pretendidos, o tratamento de superfície, o método de fixação e o ambiente de instalação.

6. Como você pode evitar falhas de conexão?

Um condutor de cobre de alta qualidade ainda pode não proporcionar um desempenho confiável se suas conexões forem mal projetadas. Em correntes elevadas, a resistência de contato excessiva pode gerar calor localizado, acelerar a degradação da superfície, danificar o isolamento próximo ou contribuir para o afrouxamento das juntas.

Projete as superfícies de contato com cuidado

As juntas aparafusadas requerem área de contato adequada, planicidade da superfície, seleção de fixadores e força de fixação controlada. Posição do furo, rebarbas, deformação, contaminação e acabamentos superficiais incompatíveis podem afetar a interface final. A especificação de montagem deve definir o torque do parafuso relevante ou o procedimento de fixação, em vez de deixar isso ao critério individual do operador.

Controle conexões soldadas e laminadas

Barramentos laminados flexíveis geralmente usam zonas terminais coladas ou soldadas para conectar múltiplas camadas de cobre. A junta deve fornecer continuidade elétrica e integridade mecânica adequadas sem danificar a seção flexível. Parâmetros de soldagem, geometria terminal, entrada de calor e métodos de inspeção devem ser estabelecidos para a pilha de material real.

Plano para vibração e ciclo térmico

Os veículos elétricos operam sob repetidas vibrações e mudanças de temperatura. As diferenças na expansão térmica entre os componentes conectados podem causar tensão nos barramentos e fixadores. Seções flexíveis, suportes adequados, folgas apropriadas e métodos de união qualificados podem ajudar a acomodar essas condições.

7. Como o revestimento e o isolamento melhoram a segurança?

O tratamento de superfície e o isolamento são decisões de design funcionais e não apenas opções de acabamento cosmético. Eles podem afetar o comportamento do contato, a resistência à corrosão, o isolamento elétrico, a consistência da montagem e a segurança do serviço.

Escolha o revestimento para o ambiente de contato

O revestimento de estanho, níquel e prata pode ser usado em diferentes aplicações de barramentos. O estanho é comumente considerado para muitas interfaces de contato elétrico devido ao seu custo e características práticas de contato. O níquel pode ser apropriado para determinadas temperaturas ou requisitos ambientais, enquanto a prata pode ser considerada onde as suas propriedades de contacto eléctrico justificam o custo adicional.

A seleção final deve considerar o terminal correspondente, temperatura operacional, umidade, contaminação, exposição à corrosão, pressão de contato e requisitos aplicáveis ​​do produto. A espessura do revestimento, a cobertura, o mascaramento e os critérios de inspeção devem ser especificados quando afetarem a funcionalidade.

Especifique o isolamento de acordo com a tensão do sistema

Dependendo do projeto, os barramentos podem usar tubos termorretráteis, mangas de polímero, tampas moldadas, revestimentos epóxi ou outros sistemas de isolamento projetados. Cada solução tem requisitos diferentes de resistência à temperatura, desempenho dielétrico, proteção mecânica e capacidade de fabricação.

Conjuntos de alta tensão também exigem distâncias adequadas de fuga e folga. Estas distâncias dependem da estrutura de segurança aplicável, da tensão de trabalho, da disposição do isolamento, das condições ambientais e da construção do produto. Eles devem ser estabelecidos pelo engenheiro de projeto responsável, em vez de selecionados a partir de um gráfico genérico de barramentos.

O isolamento também deve ser compatível com curvas, janelas de contato, áreas de fixação e ferramentas de montagem. Áreas de metal expostas mal definidas podem levar a cortes manuais inconsistentes, danos acidentais ou redução da proteção elétrica.

8. Quais processos de fabricação garantem qualidade consistente?

A qualidade da fabricação depende de quão bem o material, as ferramentas, a sequência de conformação, o acabamento superficial e o plano de inspeção funcionam juntos. O processo mais apropriado depende da geometria do componente, espessura do material, requisitos de tolerância, quantidade de protótipo e volume de produção esperado.

Etapa 1: Revisão de design e capacidade de fabricação

Antes da produção, o fabricante deve revisar o desenho, a especificação do material, a localização dos furos, a geometria da curvatura, as áreas de contato, as zonas de revestimento e os requisitos de isolamento. Esta revisão ajuda a identificar recursos que podem aumentar custos ou criar riscos de qualidade.

Passo 2: Preparação e corte do material

Folha, tira ou barra de cobre são preparadas de acordo com a especificação de material aprovada. Corte a laser, puncionamento, estampagem, usinagem CNC ou outros métodos adequados podem ser selecionados com base na geometria necessária e na economia de produção.

Etapa 3: Conformação e controle dimensional

As operações de dobra e conformação estabelecem a geometria final. O retorno elástico do material, o raio da dobra, a precisão da ferramenta e as relações entre furo e dobra podem afetar o ajuste da montagem. As dimensões críticas devem ser identificadas antes da finalização do plano de inspeção.

Passo 4: União e acabamento superficial

Dependendo do projeto, o componente pode exigir soldagem, ligação de terminais, rebarbação, galvanização, limpeza ou isolamento. Cada operação deve ser compatível com o tipo de cobre selecionado e com o ambiente operacional pretendido.

Etapa 5: Inspeção e validação

Um plano de qualidade adequado pode incluir as seguintes verificações:

• Certificados de materiais e verificação de materiais recebidos.
• Inspeção dimensional de espessura, largura, localização de furos, ângulos de curvatura e planicidade.
• Inspeção visual quanto a rachaduras, rebarbas, arranhões e defeitos superficiais.
• Verificações da espessura e cobertura do revestimento quando especificado.
• Verificações de resistência elétrica ou continuidade.
• Resistência das juntas, aumento de temperatura, isolamento ou testes ambientais quando exigido pelo projeto.

Nem todo componente requer todos os testes. O plano de inspeção deve ser baseado na função da peça, nos requisitos do cliente, nos padrões aplicáveis ​​e na avaliação de riscos. Quando forem necessários controles de produção automotiva ou documentos formais de qualificação, essas expectativas deverão ser acordadas antes da produção em massa.

9. Como os compradores podem reduzir os riscos de fornecimento?

Para as equipes de compras, o principal desafio é obter um componente que atenda aos requisitos de engenharia a um custo total competitivo. Uma cotação baseada apenas no peso do cobre ou nas dimensões externas pode omitir requisitos essenciais de fabricação e validação.

Prepare uma solicitação de cotação completa

Uma solicitação de cotação clara ajuda o fabricante a avaliar o projeto, identificar riscos de produção e cotar o processo apropriado. Sempre que possível, forneça um desenho de engenharia 2D e um arquivo CAD 3D juntamente com as seguintes informações.

Avalie o custo total, não apenas o preço unitário

O preço de compra é apenas uma parte do custo total. Ferramentas, utilização de materiais, processamento secundário, revestimento, isolamento, inspeção, embalagem, prazo de entrega e mudanças de engenharia podem afetar a economia do projeto.

Um fornecedor que oferece um preço inicial mais baixo pode não ser a escolha mais económica se a peça exigir ajustes repetidos ou produzir resultados de montagem inconsistentes. Por outro lado, tolerâncias estreitas desnecessárias, cobertura excessiva de revestimento ou geometria excessivamente complexa podem aumentar os custos sem fornecer um benefício funcional significativo.

Revise as capacidades do fornecedor antes da produção

Pergunte aos possíveis fabricantes como eles controlam a consistência do material, dimensões críticas, rebarbas, dobras, revestimento e rastreabilidade das peças acabadas. Solicite amostras ou registros de inspeção quando apropriado e chegue a um acordo sobre os critérios de aceitação antes de se comprometer com um pedido grande.

Para compradores que desenvolvem componentes metálicos personalizados,Produtos de hardware Co. de Xiamen Lijingda, Ltd.pode ser incluído no processo de avaliação de fornecedores para requisitos relevantes de hardware e produtos de metal de precisão. Antes de fazer um pedido de barramento de cobre para bateria EV, confirme as capacidades específicas de fabricação de barramentos da empresa, opções de materiais, processos de união e acabamento disponíveis, documentação de qualidade e experiência com a aplicação pretendida.

O processo de sourcing mais eficaz reúne as equipes de engenharia e compras desde o início. Quando os requisitos elétricos, desenhos, método de produção e critérios de aceitação são alinhados antes da cotação, ambos os lados podem reduzir revisões evitáveis ​​e melhorar a transição do protótipo para a produção.

10. Perguntas frequentes
